Lightbox
Modules

Edgelit en backlit modules, geschikt voor elk profiel en eenvoudig te installeren.

Brochure Bekijk alle modules

Kies voor de lightbox modules van Exposupply

checkCompatibel met o.a. Aluvision, beMatrix, Octanorm, Pixlip & EFKA
checkEdgelit- en backlit modules
checkPlug & play optie beschikbaar
checkSnelle levering uit voorraad
checkEenvoudig te monteren
checkMaatwerkoplossing

chevron_left chevron_right

Lightbox modules voor alle toepassingen

De lightbox modules van Exposupply zijn geschikt voor gebruik in combinatie met de meest gangbare profielen.

Afhankelijk van het frame en de toepassing kies je voor een backlit of edgelit variant – beide zorgen voor een krachtig en egaal verlicht resultaat.

Dankzij het doordachte ontwerp zijn de modules veelzijdig inzetbaar en eenvoudig te monteren in de diverse profielen:

checkALUVISION
checkBEMATRIX
checkOCTANORM
checkPIXLIP
checkEFKA

LONA

VICI

UVAL

YONI

Maximale reikwijdte

Montage

Aantal door te koppelen

Stralingshoek

Driver

Lichtopbrengst

Diepte lichtbak

Totale afmeting

Energie verbruik

Input Voltage

Certificaten

Bewaar temperatuur

Werkende temperatuur

CRI

IP-code

Koppelbaar

LED chip

Aantal LED

Led type

Levensduur lamp

Lichtbron

Vermogen

Kleur temperatuur

Materiaal

Kleur

Adapter

Gewicht

Koppelstekker

Dimbaar

Afmeting verpakking

PLUG & PLAY

3000 mm

Edgelit

Max. 20

45º x 10º

Geïntegreerd

1450 lm

100 – 150 mm

393 x 26 x 14 mm

15W

AC 100-240V

CE, RoHS, UL

-20ºC – +40ºC

-20 ºC – +60 ºC

>75

IP20

Male and Female connector

SMD3535

SMD

30000 hrs

LED

18W

Koud wit (7000k)

LED PCBA Plastic

Wit

Built-in driver

115 g

N.v.t.

SUPER BRIGHT

4000 mm

Edgelit

Max. 8

39º x 13º

Extern

1800 lm 2700 lm 900 lm

100 – 150 mm

190 x 23 x 18 mm 380 x 23 x 18 mm 570 x 23 x 18 mm

18W 27W 9W

DC 24V

-20ºC – +40ºC

-20 ºC – +40 ºC

>75

IP20

Male and Female connector

Osram

3 6 9

SMD

50000 hrs

LED

18W 27W 9W

Koud wit (6500k)

Aluminium

Grijs

N.v.t.

111 g 39 g 90 g

2-pin

Nee

N.v.t.

ROBUST

3000 mm

Edgelit

Max. 10 (15W) Max. 20 (9W)

45º x 15º

Extern

1350 lm 810 lm

100 – 150 mm

205 x 27 x 16 mm 464 x 27 x 16 mm

15W 9W

DC 24V

CE, RoHS, UL

-20ºC – +40ºC

-20 ºC – +40 ºC

>75

IP20

Male and Female connector

Osram

3 5

SMD

50000 hrs

LED

15W 9W

Koud wit (7000k)

Aluminium

Grijs

N.v.t.

54 g 80 g

3-pin

Nee

583 x 242 x 270 mm

BACKLIT

80 mm

Backlit

170°

Extern

1200 lm 600 lm

Max. 50 mm

480 x 20 x 7,2 mm 960 x 20 x 7,2 mm

12W 6W

DC 24V

CE, RoHS, UL, TÜV

-20ºC – +40ºC

-20 ºC – +60 ºC

>75

IP20

Male and Female connector

SMD2835

SMD

30000 hrs

LED

12W 6W

Koud wit (7000k)

Aluminium

Grijs

N.v.t.

43 g 73 g

N.v.t.

1030 x 250 x 175 mm

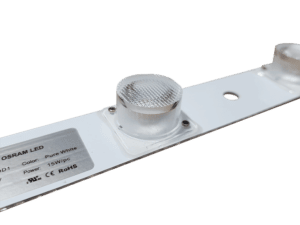

UVAL egdelit module Robuust. Krachtige en egale lichtopbrengst.

Ga naar product

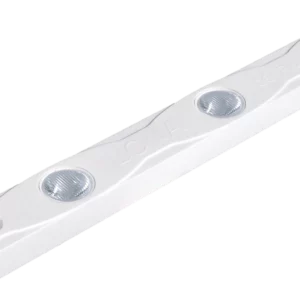

LONA edgelit module Plug & Play. Geïntegreerde driver.

Ga naar product

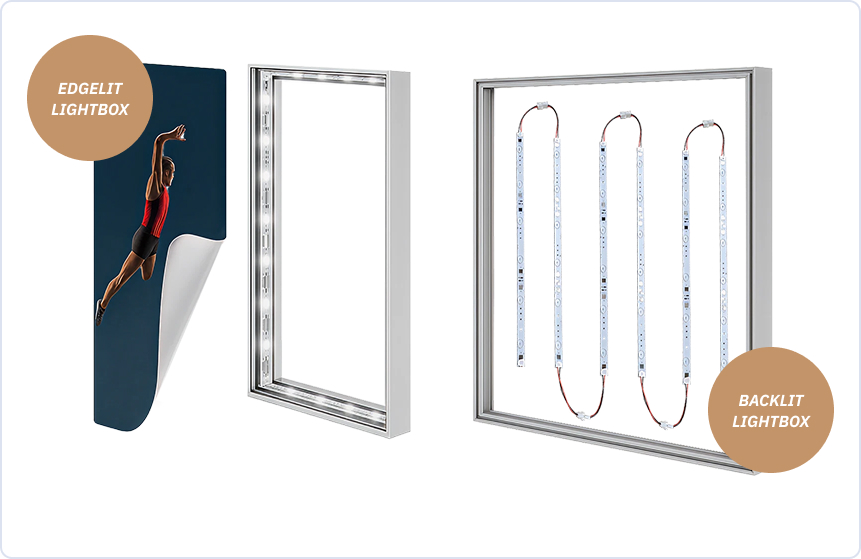

Edgelit- of Backlit-modules

Er zijn twee soorten lightbox modules: edgelit en backlit.

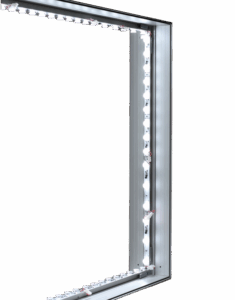

Bij edgelit-modules wordt het doek vanaf de zijkant verlicht. De modules worden aan de binnenkant van het lightbox frame gemonteerd en verlichten het doek. De lenzen zorgen ervoor dat de lichtbundel smal en krachtig is, zodat het volledige oppervlak van de lightbox gelijkmatig wordt verlicht.

Bij backlit worden de modules direct achter het doek geplaatst. De lenzen zorgen hierbij voor een brede lichtverdeling over een korte afstand, waardoor het doek ook in ondiepe lightboxen helder en egaal wordt verlicht.

De modules zelf ervaren? Vraag een demo aan.

We bieden de mogelijkheid om de modules op locatie te testen. Vul het formulier in, dan nemen we contact met je op om de opties door te nemen.

DEMO AANVRAGEN OFFERTE AANVRAGEN

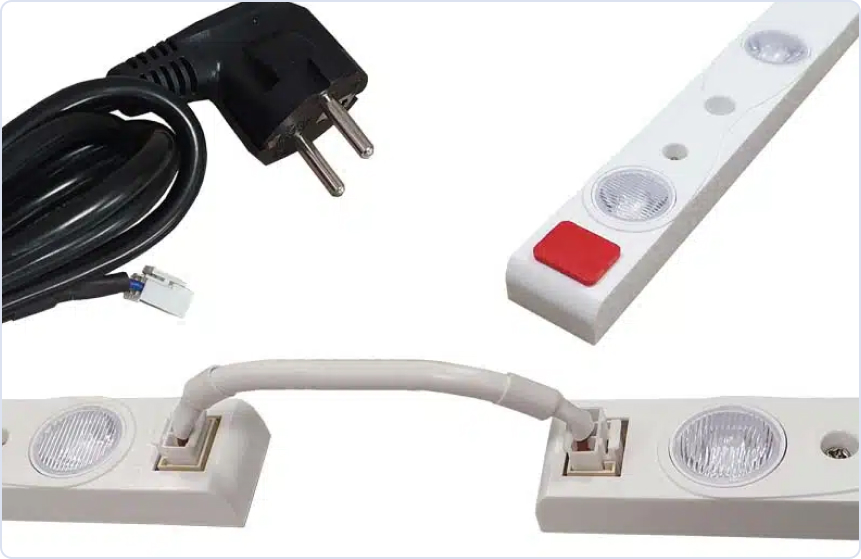

Diverse accessoires

Voor de lightbox modules zijn verschillende accessoires beschikbaar, zoals drivers in diverse wattages en verbindingskabels. Op de productpagina’s staat per module duidelijk aangegeven welke accessoires je nodig hebt.

Bekijk alle accessoires

Veelgestelde vragen

Het verschil zit in de positionering van de verlichting. Bij edgelit zitten de leds aan de randen van het frame. Bij backlit zitten de leds vlak achter het doek, zodat het gebruikt kan worden bij een ondiepe lightbox.

Er zijn twee soorten koppelingen om modules aan elkaar te verbinden:

De 2-pins koppeling is compacter.

De 3-pins koppeling is groter en robuuster en is bovendien compatibel met Pixlip-modules.
Beide varianten bevatten overigens twee draden, wat verwarring kan veroorzaken over de naam “3-pins”.

Dat hangt af van het type module. Raadpleeg de productpagina voor het maximale aantal koppelbare modules.

Nee, Exposupply levert enkel de led-modules en bijbehorende accessoires. Edgelit-modules kunnen in elk gangbaar aluminium profiel worden gemonteerd.
