FR UVAL Edgelit module - 3 pin
SKU: LLU-3-pin
Wat maakt de UVAL uniek?
Krachtige en egale lichtopbrengst
Met vijf Osram LEDs van elk 3 W levert de UVAL tot 1350 lumen per module. Ideaal voor het helder en gelijkmatig uitlichten van textieldoeken in beurswanden.

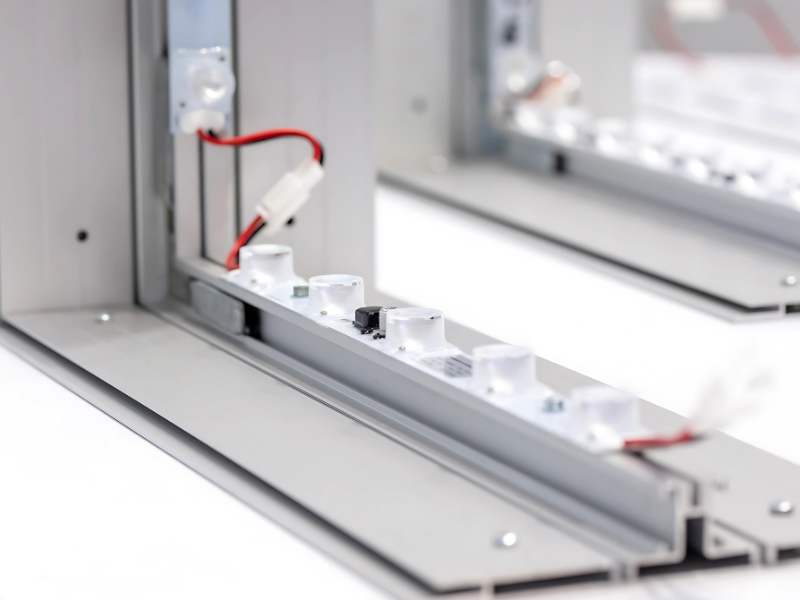

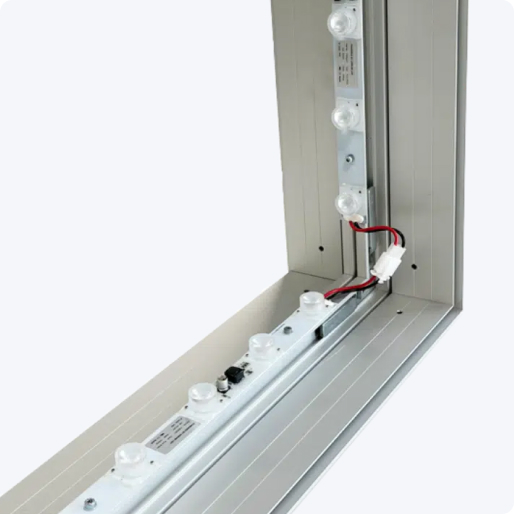

Vaste montage met schroeven op het profiel
De UVAL modules worden met schroeven direct op het aluminium frame gemonteerd. Geen clips of losse onderdelen, wat zorgt voor een stevige bevestiging – ook bij hergebruik of transport.

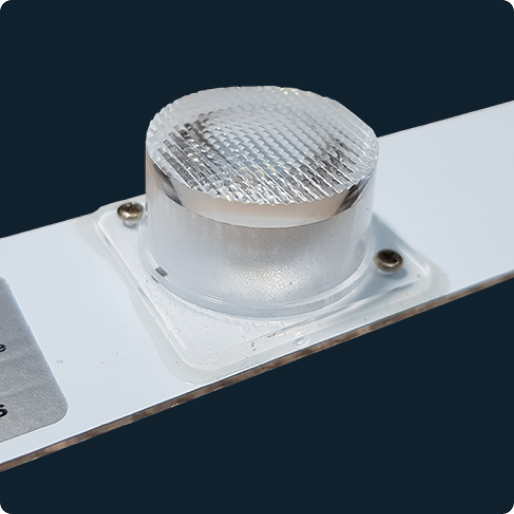

Beschermkap boven de leds voor veilig en diffuus licht
De geïntegreerde kunststof kap beschermt de leds tegen stof of schade op de beursvloer en verspreidt het licht gelijkmatig over het doek, zonder hotspots of schaduwen.
- check Robuust
- check Tot wel 10 keer doorkoppelen
Accessoires, wat heb ik nodig?
Connectiekabels (75 cm / 150 cm, 2pin of 3pin):
Voor het overbruggen van een langere afstand tussen de modules; past op VICI, UVAL en YONI.
Driver Lightbox Slim (75 W / 120 W) en Meanwell 240 W:
Converteert netspanning naar 24 V DC. Zet netspanning om naar 24 Volt. Kies de driver met het vermogen die overeenkomt met het aantal modules die je gebruikt.
Driver connectiekabel duo:
Maakt het mogelijk om de driver aan twee modulegroepen te koppelen, waardoor meerdere lichtlijnen op één voedingsbron kunnen worden aangesloten.
Product informatie

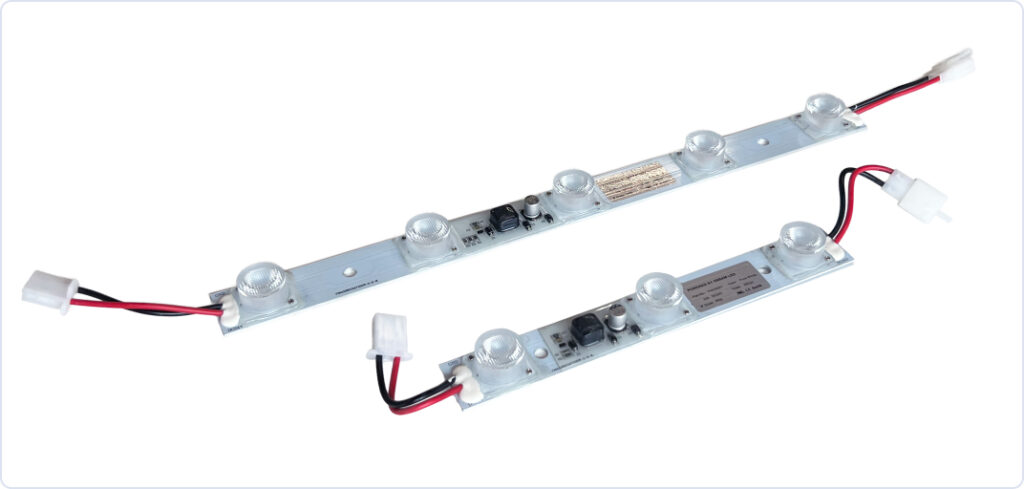

De edgelit module UVAL wordt eenvoudig bevestigd aan het aluminium frame van je lightbox en biedt met vijf krachtige 3-watt leds een lichtopbrengst van maar liefst 1350 lumen.
De UVAL is verkrijgbaar met een robuuste connector, volledig compatibel met Pixlip-verbindingen, voor een stevige en veilige montage. Dankzij het gebruik van connectiekabels kun je moeiteloos meerdere modules koppelen, waardoor je ook grotere oppervlakken gelijkmatig en helder kunt verlichten.
De UVAL werkt op netstroom via een AC 100-240V driver, en is daarmee flexibel inzetbaar in verschillende omgevingen.
Met een stralingshoek van 45 x 15 graden levert de UVAL een nauwkeurige en gerichte lichtverdeling. De koud witte kleurtemperatuur van 7000K zorgt voor een frisse, levendige uitstraling van je visuals.
De leds van de UVAL zijn stevig vastgeschroefd op de aluminium strip, waardoor ze stabiel en veilig blijven en ideaal zijn voor regelmatig gebruik.
Specificaties
- Maximale reikwijdte 3000 mm
- Diepte lichtbak 100 - 150 mm
- Montage Edgelit
- Aantal door te koppelen Max. 10 (15W), Max. 20 (9W)
- Stralingshoek 45º x 15º
- Driver Extern
- Lichtopbrengst 1350 lm, 810 lm
- Totale afmeting 205 x 27 x 16 mm, 464 x 27 x 16 mm
- Energie verbruik 15W, 9W
- Input Voltage DC 24V
- Certificaten CE, RoHS, UL
- Koppelstekker 3-pin
- Bewaar temperatuur -20ºC - +40ºC
- CRI >75
- IP-code IP20
- Koppelbaar Male and Female connector
- LED chip Osram
- Aantal LED 3, 5
- Led type SMD
- Levensduur lamp 50000 hrs
- Lichtbron LED
- Vermogen 15W, 9W
- Kleur temperatuur Koud wit (7000k)
- Materiaal Aluminium
- Kleur Grijs
- Dimbaar Nee
- Gewicht 54 g, 80 g
- Afmeting verpakking 583 x 242 x 270 mm
- Werkende temperatuur -20 ºC – +40 ºC
Heeft u een vraag over de UVAL Edgelit module - 3 pin?
Bijbehorende accessoires
Veelgestelde vragen
Er kunnen maximaal 10 UVAL modules (5x3W) met elkaar worden verbonden, zonder dat de lichtsterkte afneemt.
Raadpleeg de specificaties op de productpagina voor meer informatie.
De UVAL kan op elk lightbox profiel worden gemonteerd. De manier om de modules te bevestigen kan per profiel verschillen.
Let op: De led-modules produceren warmte, waardoor montage op een houten frame is afgeraden.
Om de UVAL-module aan te sluiten op het stroomnet, heb je een driver nodig. Afhankelijk van het aantal modules kies je voor een driver van 240W, 120W of 75W. Wil je een grotere ruimte tussen meerdere modules overbruggen dan heb je connectiekabels nodig.
Nee, de UVAL is niet geschikt voor buitengebruik en heeft een IP-waarde van IP20.
Door de lightbox met de edgelit modules van beide kanten te verlichten kan een totale maximale afstand van 3 meter worden overbrugd.
Dit is compleet afhankelijk van de afmetingen van de lightbox. Neem contact met ons op voor persoonlijk advies.
